企業弱電工程完整指南（2026）：佈線規劃、機房建置與施工 SOP

企業弱電工程的規劃關鍵有三件事：(1) 在裝修前一次完成所有線路預埋，避免事後打牆重拉的高額成本；(2) 依場域環境選對線材等級（Cat.6 或 Cat.6A）並搭配光纖骨幹，確保 10 年不落伍；(3) 機房供電、散熱、接地三項缺一不可。 20–200 人辦公室的弱電工程總費用（含佈線、光纖、機櫃、測試認證）估計從 NT$15 萬至 80 萬以上，視樓層數、場域複雜度與線材等級而定。本文整理蓋斯克科技 10 年 1,200+ 件企業弱電工程案例，提供從需求確認到竣工驗收的完整 SOP。

一、什麼是企業弱電工程？強電與弱電的分界

很多企業第一次聽到「弱電工程」，直覺以為就是「牽網路線」。其實它是一整套實體訊號系統的規劃與施作。

強電 vs 弱電：一條線分清楚

分界看的是「這條線在傳什麼」。強電傳的是電力（110V／220V 插座、動力配電），跳電、觸電、走火的風險都在這一邊，通常由水電或機電廠商負責，牽涉建築用電規範與配電盤。弱電傳的是資訊訊號，電壓低、危險性低，但對「訊號品質」極度敏感——線材等級不對、走線緊貼強電線槽、接地沒做好，都會讓網速掉、監控畫面破、電話有雜音。

實務上兩者要「分槽分管」佈放，強弱電走同一條線槽會互相干擾，這也是為什麼弱電佈線不能交給水電師傅隨手一起拉。

類型	傳的是	電壓範圍	常見線路	負責廠商
強電	電力（動力）	110V / 220V	插座迴路、配電盤、動力幹線	水電 / 機電廠商
弱電	資訊訊號	低壓（5V–48V 等）	網路線、光纖、監控、電話、門禁、廣播	弱電 / 系統整合商

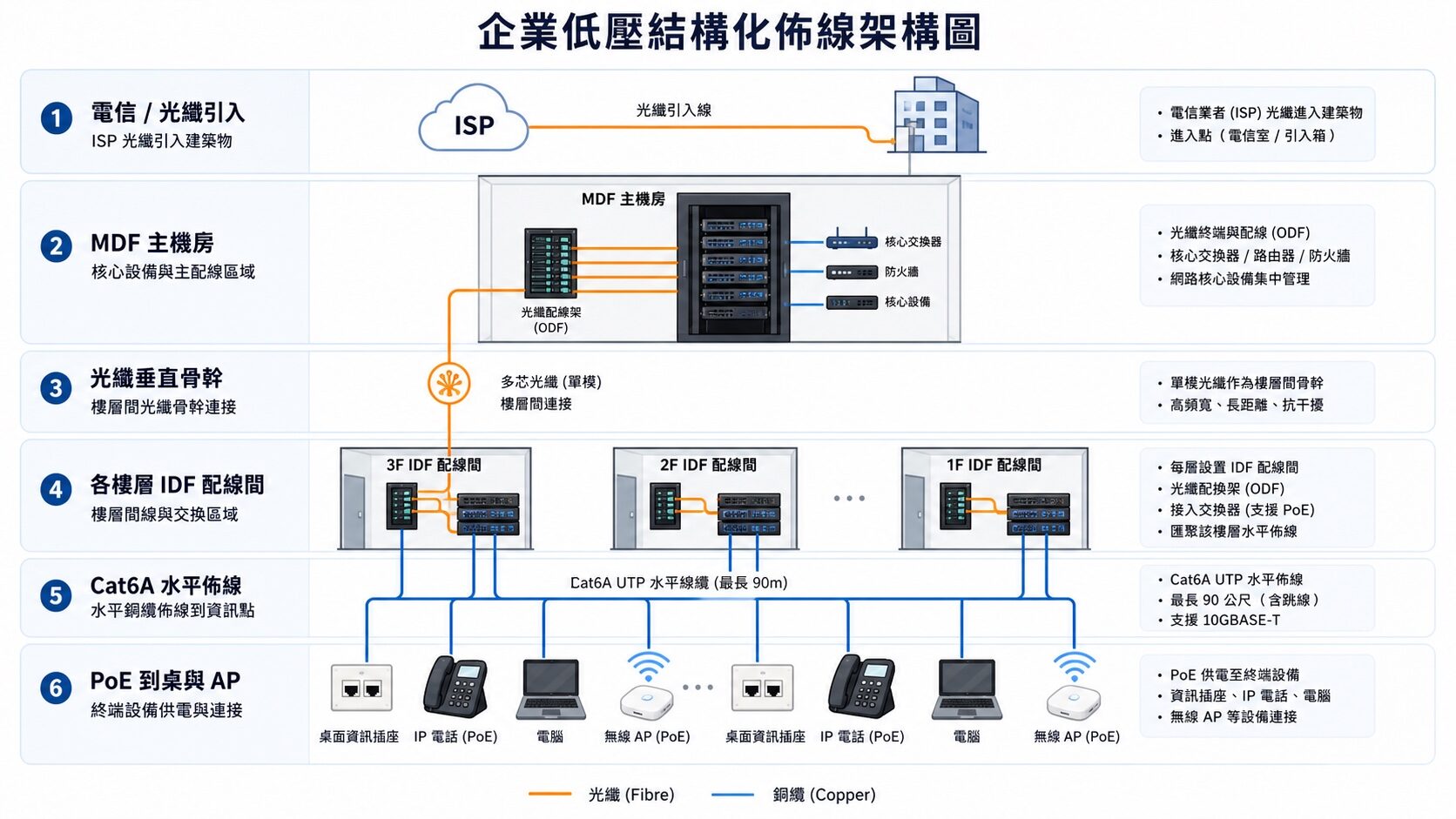

綜合佈線的六大子系統

國際綜合佈線標準（TIA-568 / ISO-11801）把一套結構化佈線拆成六個子系統，理解這六塊，你看報價就知道錢花在哪：

1. 工作區子系統：使用者座位端的資訊插座、面板、跳線（桌上網路孔那一段）
2. 水平子系統：從樓層機櫃拉到每個資訊插座的水平線纜，用量最大、最影響總價
3. 幹線（垂直）子系統：樓層與樓層之間的主幹，常用光纖擔任
4. 管理子系統：機櫃內的配線架、跳線、標籤與理線，決定日後維護難易
5. 設備間子系統：機房，集中放置核心交換器、伺服器、UPS
6. 進線間子系統：外部線路（ISP 光纖、電信）進到建築的匯入點

弱電工程 vs WiFi 規劃：為什麼是兩件事

弱電工程處理的是「實體地基」——線要拉到哪、機房放哪、每個 AP 位置有沒有預留一條網路線與 PoE 供電。WiFi / AP 規劃處理的是地基之上的「無線層」——AP 幾台、擺哪裡、頻道怎麼分、漫遊怎麼設。

兩者互補：AP 位置由佈線階段先預留線孔決定，如果佈線時沒把線拉到天花板正確位置，事後 AP 再好也只能將就。如果你想深入無線規劃，建議搭配企業網路建置規劃一起看，本篇專打實體佈線層。

二、弱電工程規劃 5 步驟 SOP：從需求確認到竣工驗收

不論是新辦公室、工廠廠房，還是舊辦公室翻新，弱電工程都應該按這 5 個步驟走，每一步省掉都會在後面付出更高代價。

Step 1：需求盤點——人數、設備、特殊場域

在開圖紙之前先回答三個問題：現在多少人、三年後預計多少人；有哪些設備需要接線（電腦、AP、監控攝影機、IP 電話、門禁）；場域有沒有特殊條件（工廠強電磁干擾、食品廠防水防油、地下室訊號死角）。這三個問題的答案，決定了線材等級、預留孔位、接地設計。

Step 2：現場勘查——樓層圖、走線路徑、障礙確認

帶著樓層圖到現場測量每個資訊插座的實際走線距離（注意：要沿天花板、線槽、轉角走，實際長度遠大於直線距離）、確認結構樑的位置（穿樑費用獨立計算）、找出機房放置位置、評估電源與散熱條件。場勘是報價準確的唯一基礎，沒有場勘就給報價的廠商，日後追加費用的機率極高。

Step 3：設計規劃——佈線圖、設備清單、施工 SOP

場勘後應產出三份文件：佈線圖（每條線從哪到哪、走哪條管槽）、設備清單（線材型號、配線架規格、機櫃規格、交換器型號）、施工 SOP（哪一段先做、哪一段配合裝潢工序）。特別注意：弱電佈線要在天花板封板、隔間牆完成前完成，和裝潢工序的協調至關重要。

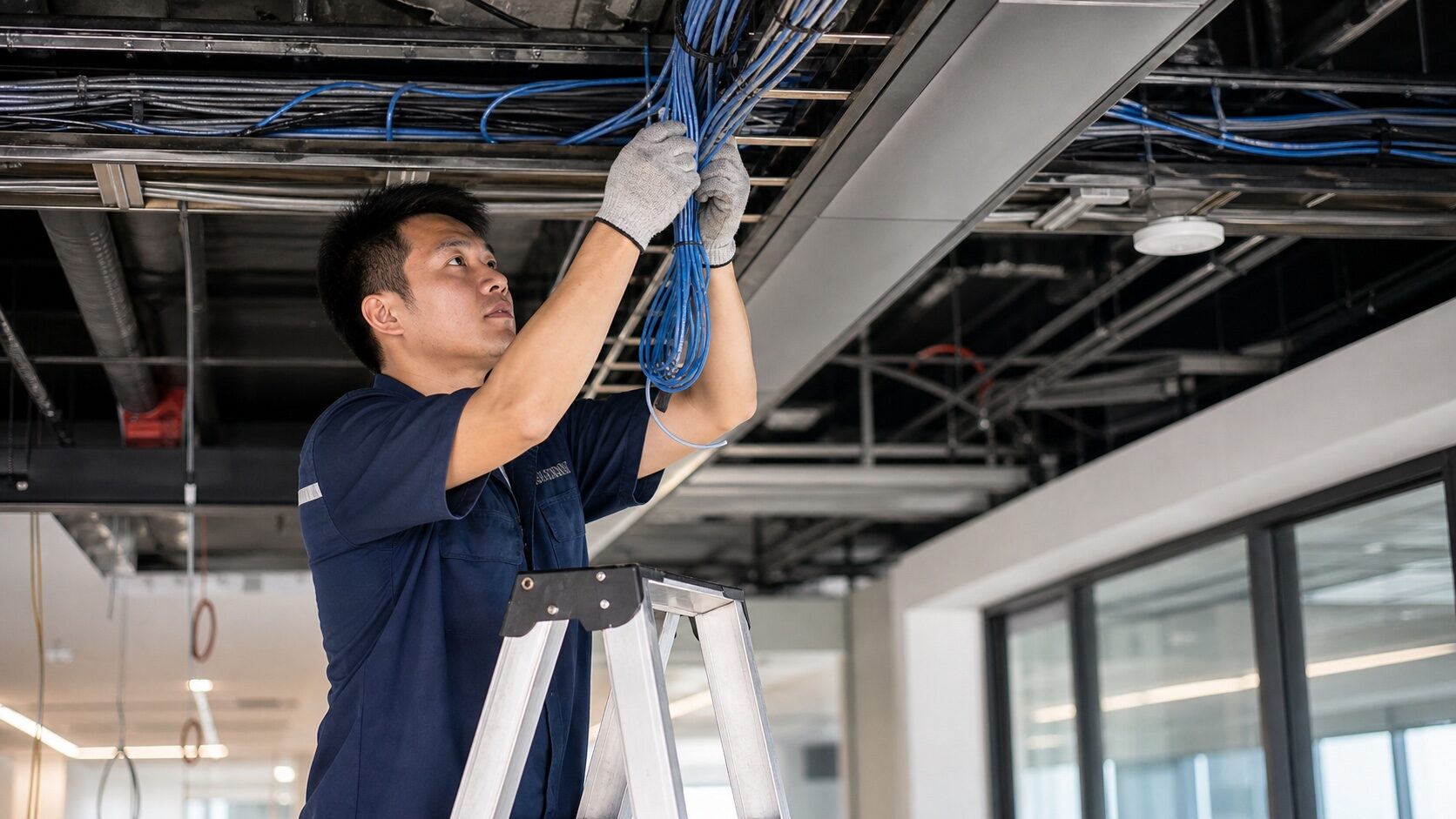

Step 4：施工與理線——標準穿管、配線架、逐埠標籤

施工期間的三個關鍵動作：強弱電分槽佈管，兩者至少保持 30 公分間距；每條線兩端、配線架、面板都標一致的編號；機櫃內用配線架（Patch Panel）收線、理線架走跳線，讓每個埠對應的座位一目瞭然。沒有標籤的機櫃，三年後任何故障排除都會演變成拆整櫃的惡夢。

Step 5：測試驗收——認證測試報告、佈線圖交付

驗收前要求廠商用專業測試儀（如 Fluke DTX 系列）逐條測試每一條佈線鏈路，確認通過 Cat.6／6A 認證標準，並出具測試報告。同時交付完整的竣工佈線圖與標籤對照表。這三份文件代表：施工有章法、日後好維護、品質可驗證——也是判斷廠商專業度的最直接指標。

三、綜合佈線：線材選型、走線拓撲與標籤管理

綜合佈線是整個工程用量最大、也最直接影響日後網速上限的一塊。這段回答企業最常問的三個問題：拉哪種線、能拉多長、怎麼收整。

Cat.5e / Cat.6 / Cat.6A 差在哪，什麼時候該上 6A

線材等級	最大速度（100m）	10GbE 支援	適用場景	相對線材成本
Cat.5e	1 Gbps	❌	既有舊建築維修補線	低
Cat.6	1 Gbps（短距可達 10G）	⚠️ 55m 內	一般辦公室主流選擇	中
Cat.6A	10 Gbps（完整 100m）	✅ 完整支援	影音、機房幹線、工業場域	中高

決策原則：一般辦公 Cat.6 通常夠用；只要預期未來要上 10GbE、或屬於長距離／高干擾環境，就直接上 Cat.6A。線材成本佔總價比例不高（通常不到 20%），但事後升速重拉的代價極高，「線材超前部署」幾乎永遠划算。

水平佈線的距離限制（90 + 10 公尺規則）

結構化佈線有一條很硬的物理規則：一條水平銅纜鏈路的永久線纜最長 90 公尺，加上兩端跳線合計 10 公尺，總長不超過 100 公尺。超過這個距離，訊號衰減讓速度掉、甚至連不上。

現場常見問題：「圖上看起來很近，實際拉起來繞很遠」——因為線要沿著天花板、線槽、轉角走，實際長度往往比直線距離多出 30–50%。如果某角落離機櫃太遠，正確作法是在中繼位置設樓層配線間（IDF），用光纖幹線接回主機房，再從 IDF 做短距離水平佈線。

星狀拓撲、預留量與標籤管理三原則

結構化佈線一律採星狀拓撲：所有水平線纜從樓層機櫃「放射狀」拉到各資訊插座，任何一條線出問題都不會拖垮其他線。三個實務關鍵：

• 預留孔位：每個工作區至少配 2 個資訊孔（一資料、一備援），AP 位置必須預留線孔，關鍵區域再多留。
• 管線餘裕：管內不要塞滿，留穿線空間，方便未來加線不必重穿管。
• 標籤一致：每條線兩端、配線架、面板全部有一致編號，並留下佈線圖與標籤對照表。

四、光纖骨幹：多模 vs 單模、何時需要光纖

當距離超過銅纜 100 公尺極限，或需要更高頻寬與抗干擾能力時，就輪到光纖上場。光纖在整套佈線裡扮演的是「骨幹（Backbone）」角色。

三種情況幾乎一定要拉光纖

1. 距離超過 100 公尺：跨樓層垂直幹線、大坪數廠房兩端相距過遠，銅纜已到極限。
2. 萬兆以上主幹頻寬：多樓層流量匯聚、影音剪輯 / NAS 高吞吐內網，需要 10G 以上骨幹。
3. 強電磁干擾環境：工廠機台、變電設備旁，光纖傳光訊號天生不受電磁干擾，也沒有接地電位差問題。可延伸閱讀工廠弱電佈線抗干擾指南。

多模 vs 單模：距離決定選擇

類型	規格	適用距離	典型應用	成本
多模（Multimode）	OM3 / OM4 / OM5	室內 100–400m	建築物內樓層幹線、配線間連接	較低
單模（Single-mode）	OS2	數公里以上	跨棟、跨廠區、長距離骨幹	較高

實務上會在機房與各配線間設光纖收容箱（ODF）做熔接與跳接管理，讓幹線可以被清楚收整、標示與維護。實際規格、芯數與型號，應以現場場勘距離與頻寬需求為準。

光纖骨幹與銅纜水平線如何在機房交會

光纖骨幹與銅纜水平線最終都在機櫃裡「交會」：光纖幹線進到樓層配線間的 ODF 後，透過光模組接上匯聚交換器，交換器再往下用銅纜連到各個資訊插座與 AP。這個交會點的理線與標籤品質，直接決定日後擴充與除錯的難易度。設計良好的機房，讓「幹線在哪、水平線接到哪個埠、對應哪個座位」一目瞭然。

五、機房與機櫃建置：供電、散熱、接地、門禁

如果佈線是血管，機房就是心臟——所有線纜匯聚、所有核心設備集中的地方。機房做好不好，決定了系統穩定度、設備壽命，以及日後維護難易。

機房四大基本條件

條件	為什麼重要	最低標準
供電（UPS）	防止市電跳動導致設備損壞或服務中斷	獨立專用迴路 + UPS 不斷電，容量涵蓋機房所有設備
散熱（空調）	設備持續發熱，超溫縮短壽命或直接當機	機房專用空調，維持 18–24°C，前進後出風道設計
接地	降低雷擊損壞、訊號雜訊與設備間電位差	機櫃確實接地，弱電系統有獨立接地幹線
門禁	機房是全公司網路命脈，物理安全不可忽視	門鎖管制、人員進出登記；避免隨意進出

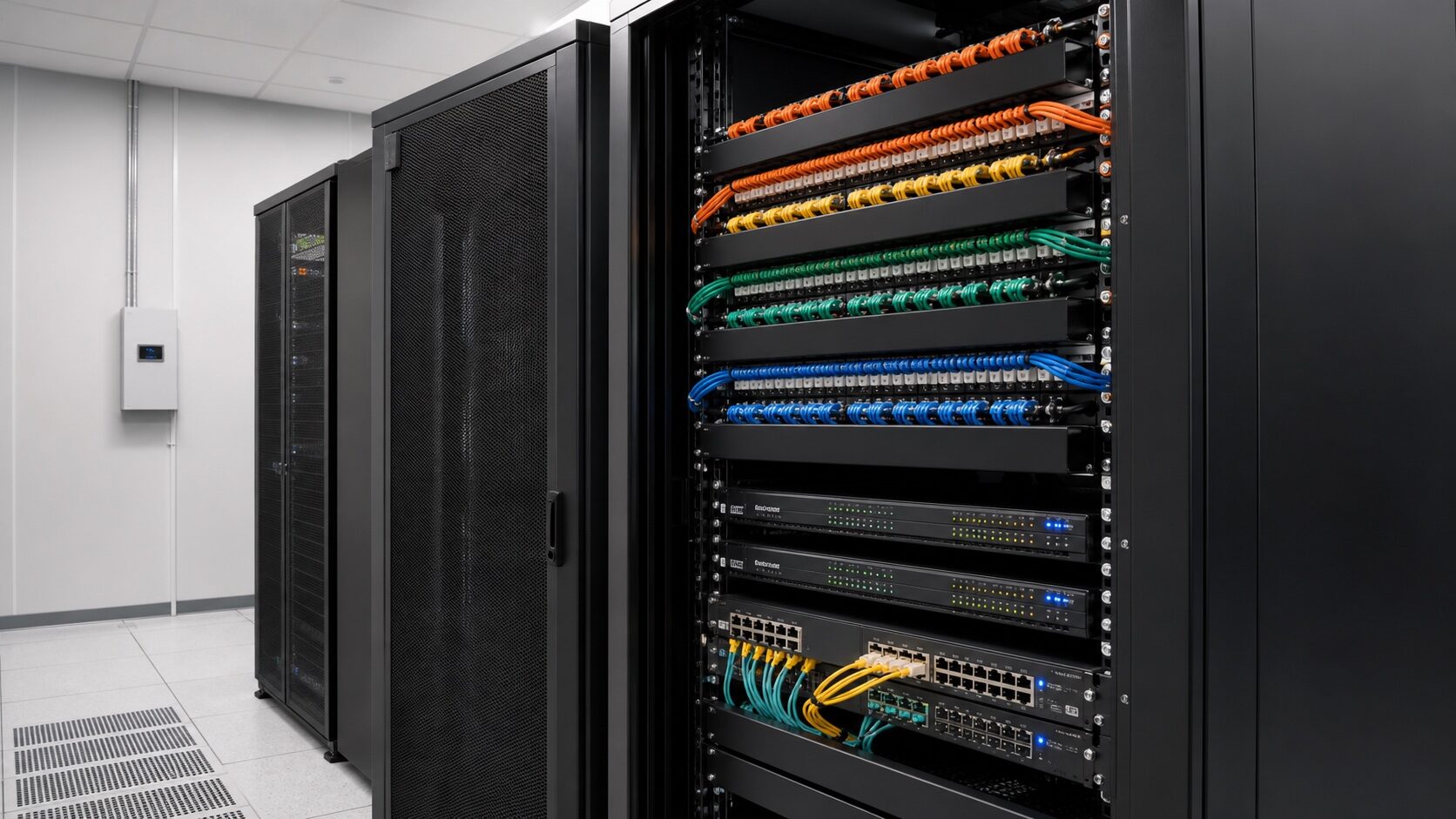

機櫃選型：尺寸、深度、承重與理線

機櫃以「U」為單位計高度（1U ≈ 4.45cm），選型看四件事：尺寸（設備數量＋預留擴充，別買剛好塞滿）、深度（伺服器與部分交換器較深，淺櫃裝不下）、承重（滿載設備重量）、散熱（前進後出風道、風扇單元）。

理線關鍵：用配線架（Patch Panel）把水平線收整，用理線架與束帶讓跳線走得整齊，每個埠都標籤。理線混亂的機櫃不只醜，還會擋住風道造成過熱，讓故障排除變成惡夢。

小型企業沒有機房怎麼辦（壁掛櫃方案）

不是每家公司都有獨立機房。中小企業常見的是壁掛式機櫃或弱電箱，沒有專業機房不代表可以隨便——把握三個最低標準：

• 散熱：選有散熱孔或加裝小風扇的壁掛櫃，別把設備塞進密閉空間悶著。
• 接地：機櫃確實接地，不要懸空。
• 位置：放在有門可鎖、不易被誤觸、不會淋到水或油煙的位置。

把這三項顧好，小型壁掛機櫃一樣可以穩定運行多年。日後擴編，只要當初佈線有預留餘裕，升級到正式機櫃也不會傷筋動骨。

六、PoE 供電整合：一線帶 AP、監控、IP 電話

PoE（Power over Ethernet，乙太網路供電）是現代弱電佈線的一大省事關鍵：讓一條網路線「同時傳資料與供電」，AP、監控攝影機、IP 電話不必另外拉電源線，佈線更乾淨、成本更低。

PoE 供電等級對照表

標準	最大供電（每埠）	典型設備
PoE（802.3af）	15.4W	一般 IP 電話、基礎 AP、標準 IP 攝影機
PoE+（802.3at）	30W	較高功率 AP、含雲台或加熱攝影機
PoE++（802.3bt）	60W / 90W（Type 3 / 4）	Wi-Fi 6/6E AP、球型攝影機、部分門禁、顯示設備

選型時把「這台設備要多少瓦、屬於哪個等級」核對清楚，交換器與設備等級要匹配。

交換器功率預算：埠數夠不代表瓦數夠

兩個容易被忽略的重點：

1. 總功率預算：一台 PoE 交換器的總供電瓦數是固定的，如果每個埠都接高功率設備，很可能「埠數夠、但總瓦數不夠」，部分設備供不上電。選交換器不能只看埠數，要算總功率是否涵蓋所有 PoE 設備的滿載需求。
2. 線材長度對供電的影響：線越長、電阻越大，末端拿到的功率會衰減；不合格線材或超長距離，會出現「網路通、但設備供電不穩」的疑難雜症。PoE 佈線同樣要守 100 公尺規則、使用合格線材。

七、弱電工程報價怎麼看？拆成四塊不被灌水

「同樣一層樓佈線，為什麼報價從十幾萬到幾十萬都有？」答案是：含糊的「網路工程總價」把所有東西包在一起，看不出哪些被灌水。破解方法是把報價拆成四塊來看。

報價四大組成

組成	包含項目	常見差異點
材料	線材等級（Cat.6 / 6A / 光纖）、面板、配線架、管槽、機櫃	線材等級直接影響單價，也影響日後速度上限
施工	實際拉線的工時，樓層數、穿樑、走管難度、天花板高度	報價落差最大的一塊
機櫃機房	機櫃、理線架、配線架、電源、散熱	小型可能是壁掛櫃，大型則整間機房
測試認證	Fluke 逐條認證測試、佈線圖、測試報告交付	低價報價常省掉這塊，驗收後無法追責

常見隱藏成本，問清楚才不吃虧

• 穿樑 / 打孔：跨越結構樑或防火區劃的施工難度與費用，通常另計
• 走管加成：新做管槽 vs 借用既有管路，成本差距大
• 樓層加成：高樓層或跨多樓運料
• 加班費：營業中辦公室要求假日或下班後施工
• 二次進場：沒和裝潢工序協調好，佈線要分兩次進場，成本翻倍

一次到位 vs 分階段：哪種對你划算

原則很清楚：能一次到位就一次到位。佈線最貴的不是線材，而是「進場施工」與「打牆重拉」。裝修期間一次把管線與備用線佈好，日後要加設備只要抽線，成本極低；反之若省下佈線費、一年後擴編被迫打牆重拉，材料、施工、裝潢修復、停工損失全部再付一次。

分階段只有在「未來需求高度不確定、且已預留足夠管線餘裕」時才合理。

八、如何挑對系統整合商（SI）

弱電佈線是一次做、用很多年的工程，找錯廠商的代價不是省一點錢，而是日後年年被爛佈線折磨。挑系統整合商，不要只比總價，看這三件事就能過濾掉九成不專業的廠商。也可延伸參考系統整合商選商完整指南。

指標一：給不給你佈線圖、標籤表與測試報告

這是最快的分水嶺。專業 SI 交付時會給你：佈線圖（每條線從哪到哪）、標籤對照表（每個埠對應哪個座位）、逐條認證測試報告。這三份文件代表施工有章法、日後好維護、品質可驗證。反之，如果廠商含糊帶過「線都拉好了、能上網就好」，你買到的是一團無法維護的黑盒子，任何故障排除都很痛。

指標二：懂不懂你的產業環境

一般辦公室、工廠、食品廠、機房、影音環境，對弱電的要求天差地遠。工廠環境需要抗干擾與接地設計，食品廠要防水防油 IP 防護，機房要散熱與供電規劃。問對方「你們做過類似場域嗎？有什麼特殊考量？」從回答的深度就能判斷。

指標三：是否把 WiFi 與弱電當成一個整體規劃

很多廠商兩者分開報：一個負責拉線、一個負責裝 AP，結果拉線時沒替 AP 預留電力與正確位置，導致 AP 訊號被樑柱擋、或電源距離太遠供電不穩。好的 SI 在佈線階段就一起看無線覆蓋規劃，把 AP 定位、PoE 供電、線纜路徑全部整合在同一次規劃中。
