冷凍冷藏與食品廠佈線完整指南：低溫、潔淨、防水防塵環境的弱電工程怎麼做

食品廠佈線的難點不在「拉線」，而在環境：冷凍庫 -25°C 會讓一般 PVC 線材外皮脆裂、接頭結露短路；加工區每天高壓熱水沖洗，普通面板與線槽會進水發霉；潔淨室／無塵室不容許藏污死角，線槽必須好清潔、可消毒。因此食品廠弱電的核心是依區域選對 IP 防護等級（沖洗區用 IP67、潮濕區用 IP65、常溫區用一般等級）＋耐低溫線材＋溫控密封機櫃＋冷凝結露處理＋HACCP 分區佈線，讓網路、監控與感測在極端環境下不斷線、又能通過食安稽核。這篇會逐一拆解怎麼做、怎麼選、怎麼驗收。

為什麼食品廠佈線比一般辦公室難很多？三大實體環境痛點

把辦公室的網路佈線經驗直接搬進食品廠，幾乎一定出事。辦公室的線材躺在室溫、乾燥、沒人沖水的天花板裡，用個十年也不會壞；食品廠卻是把同一條線丟進「零下低溫、天天沖水、不能沾灰」的極端環境。以下三個痛點，是廠務與工務主管在新建或翻修產線時最常踩到的坑。

一個好懂的比喻：一般辦公室佈線像替客廳配線，室溫又乾又穩；食品廠佈線比較像替「潛水艇＋冷凍櫃＋手術室」同時配線——有的區泡在水裡沖（要 IP67 潛水級防護）、有的區凍到會把電線凍脆（要耐寒外被）、有的區像開刀房一塵不染不能藏污（線槽要能消毒）。同一條網路線，穿過三種區就得換三種「衣服」，用錯了就漏水、凍裂或發霉。

低溫脆化：-25°C 讓一般線材外皮硬化龜裂、接頭結露

一般辦公室用的 PVC 外被網路線，設計工作溫度多落在常溫區間；一旦被拉進 -18～-25°C 的冷凍庫，外皮會逐漸硬化、失去彈性，經過幾次搬動、轉彎或震動就出現細微龜裂。裂開之後，冷庫進出點的溫差又讓水氣在接頭與線材內部結露、結霜，接點氧化、生鏽，訊號時好時壞，最後整段斷線。對讀者來說最麻煩的是：這種故障不是「一次就壞給你看」，而是斷斷續續、難以複製，維修人員進冷庫一趟只能碰運氣，產線監控與感測卻已經開始漏訊號。線材工作溫度範圍等具體數值請以官方規格為準 [需確認]。

高壓沖洗與潮濕：加工區天天熱水消毒，面板／線槽進水發霉

食品加工區為了食安，每天用高壓熱水加清潔劑沖洗地面、牆面與設備。這種沖洗對一般網路面板、資訊插座、明管線槽是災難：水從面板縫隙、線槽接縫滲進去，累積在盒體內部，接點長期潮濕就氧化、發霉，甚至沿著線材毛細滲流一路往機櫃跑。潮濕區（如 10～15°C 的加工區）就算沒有直接沖水，長期高濕也會讓沒有防潮設計的線槽內部凝水、孳生黴菌——這在食安稽核眼裡就是一個扣分點。

潔淨室不容藏污：線槽死角＝汙染源，稽核直接開缺失

在潔淨室／無塵室或高清潔要求的包裝區，任何有溝縫、有死角、擦不到的地方，都是微生物與異物躲藏的溫床。傳統網路佈線那種凹凸的浪管、開放式線架、堆疊的接線盒，在這裡全部會被稽核質疑：「這裡怎麼清？消毒藥劑進得去嗎？」佈線一旦成為藏污死角，輕則要求改善、重則直接開缺失，影響 HACCP／ISO 22000 稽核結果。這也是為什麼食品廠佈線不能只想「訊號通就好」，而要從第一天就把「可清潔、可消毒、無死角」設計進去。

看懂 IP 防護等級：食品廠各區到底要 IP 幾？

食品廠佈線的第一個技術決策，就是「這一區要用 IP 幾的防護」。IP 等級選錯，不是花冤枉錢（整廠都用最高等級），就是防護不足（沖洗區用了辦公室面板）。先把 IP 兩碼看懂，再對應到食品廠實際區域，就不會被廠商或型錄的數字唬住。

IP 兩碼怎麼讀（第一碼防塵、第二碼防水）

IP 防護等級來自國際標準 IEC 60529，寫法是「IP + 兩個數字」。第一碼代表防塵／防固體異物能力，數字越大擋得越細，最高 6 代表完全防塵；第二碼代表防水能力，從防滴、防噴、防噴射水柱一路到可短時間浸水，數字越大越能扛水。所以 IP65 是「完全防塵＋能擋噴射水」，IP67 是「完全防塵＋能短時間浸水」。另外針對食品廠常見的高溫高壓沖洗，還有一個 IP69K 等級，專門對應「近距離高壓熱水沖洗」。各碼對應的具體測試條件請以 IEC 60529／IP69K 官方標準為準 [需確認]。

沖洗區 IP67／IP69K vs 潮濕區 IP65 vs 常溫辦公區一般等級

對應到食品廠的實際分區，大方向是這樣：每天高壓熱水沖洗的加工／清洗區，面板、接頭、盒體要往 IP67／IP69K 走，才擋得住高壓水柱直接打上去；高濕但不直接沖水的潮濕加工區，IP65 通常足夠，重點在防潮與防噴濺；常溫、乾燥的辦公區與機房，用一般等級的 Cat.6／6A 面板即可，不必浪費預算在防水盒上。冷藏、冷凍庫則要在防護等級之外，另外疊加「耐低溫」需求（下一段詳談）。實際各區該用哪個等級，仍要依現場沖洗方式與稽核要求場勘後決定 [需確認]。

常見誤區：整廠用同一等級＝不是超規浪費就是防護不足

最常見的兩個極端：一是「省事全用一般等級」，結果沖洗區、冷庫先壞給你看，返工還要停產；二是「保險起見整廠都上 IP69K」，辦公區、機房這種根本不會碰到水的地方也用了工業級防水盒與工業接頭，預算暴增卻沒有對應的防護需求。正確做法是分區分級：讓每一區的 IP 等級剛好對上它的環境條件，把預算花在真正會碰水、碰低溫、碰沖洗的地方。這也是為什麼食品廠佈線一定要先做「分區環境盤點」，而不是拿一份型號清單套全廠。

耐低溫與防水防塵線材、面板、接頭怎麼選

選對 IP 等級之後，接著是選對「材料」。同樣標榜 IP67 的接頭，扔進冷凍庫可能因為外殼材質耐不住低溫而脆化；同樣是網路線，冷庫用線與沖洗區用線的外被要求也不一樣。這一段把「進冷庫該用什麼、沖洗區該用什麼」講具體。

冷庫線材：耐低溫外被與工作溫度範圍

冷凍／冷藏庫的網路線，關鍵在外被材質的耐低溫工作溫度。一般 PVC 外被在低溫下容易硬化脆裂，因此進冷庫多會改用耐寒等級較高的外被材質（例如耐寒 PVC、PUR 聚氨酯，或兼顧低煙無鹵的 LSZH 等級），並確認其標示的最低工作溫度低於該冷庫的實際運轉溫度，且預留餘裕。選材時務必看原廠規格書上的「工作溫度範圍」與「安裝溫度」兩個數字——有些線材可以在低溫下「使用」，但不建議在低溫下「彎折施工」。具體材質型號與工作溫度數值請以原廠規格為準 [需確認]。

防水接頭與工業級面板（M12、IP67 RJ45、防水盒）

沖洗區與潮濕區的連接點，是最容易進水的破口。相較於辦公室的標準 RJ45 面板，食品廠潮濕／沖洗區常見的做法是採用工業級防水連接方案：例如帶密封防水蓋的 IP67 RJ45 連接器、工業設備常用的 M12 圓形連接器，或把面板整個收進附密封墊的防水接線盒（IP67 以上）。重點不只在接頭本身的等級，還在線材入盒處的密封——很多進水是從電纜夾頭（cable gland）沒鎖緊、密封圈老化的地方滲進去的，而不是面板本身。選型與扭力鎖固的具體規格請依原廠安裝手冊 [需確認]。

光纖 vs 銅纜在冷庫／長距的取捨

在食品廠裡，什麼時候該把主幹改成光纖？兩個常見情境：一是長距離，銅纜（Cat.6／6A）單段有百公尺級距離上限，跨越大型廠區、多棟建築或很長的冷庫走道時，光纖沒有這個限制；二是跨溫層與抗干擾，光纖以光傳訊，不受電磁干擾影響，也提供電氣隔離，在馬達、壓縮機、冷凍設備密集的環境比較穩定。反過來，短距、常溫、末端裝置密集的辦公與監控接入，仍以銅纜 PoE 佈線最省成本、最好維護。實務上多半是光纖骨幹＋銅纜末端的混合架構，把光纖用在跨區主幹、銅纜用在區內接入。抗干擾與接地屏蔽的細節，另見同叢集的工廠弱電佈線抗干擾與接地屏蔽一文。

冷凝結露怎麼處理？溫控密封機櫃與線路進出冷庫的關鍵

如果要選出食品廠佈線的「頭號隱形殺手」，那不是沖洗、不是灰塵，而是冷凝結露。它不會在施工當天出問題，而是在冷庫日復一日的開關門、進出貨、溫差循環中慢慢累積，等你發現機櫃裡滴水、接頭生鏽、設備間歇當機，往往已經壞了一段時間。這一段講透結露怎麼發生、怎麼從佈線設計去根治。

結露怎麼發生（溫差＋濕氣，冷庫進出點最嚴重）

結露的原理和夏天冰水杯外壁冒水珠一模一樣：當潮濕的暖空氣碰到低於露點的冷表面，水氣就凝結成水。在食品廠，冷庫的進出點、冷熱交界的穿牆處、冷庫內的機櫃與接頭，都是溫差最大的地方，也就是結露最嚴重的地方。更麻煩的是，線材本身像一根「熱管」，會把外面的暖濕空氣沿著線芯與外被之間的縫隙引導進冷庫端，在冷端內部凝水——這種「線內結露」從外表完全看不出來，卻會直接讓冷端接頭氧化、短路。所以處理結露不能只擦乾機櫃，而要從「不讓暖濕空氣有機會碰到冷表面」去設計。

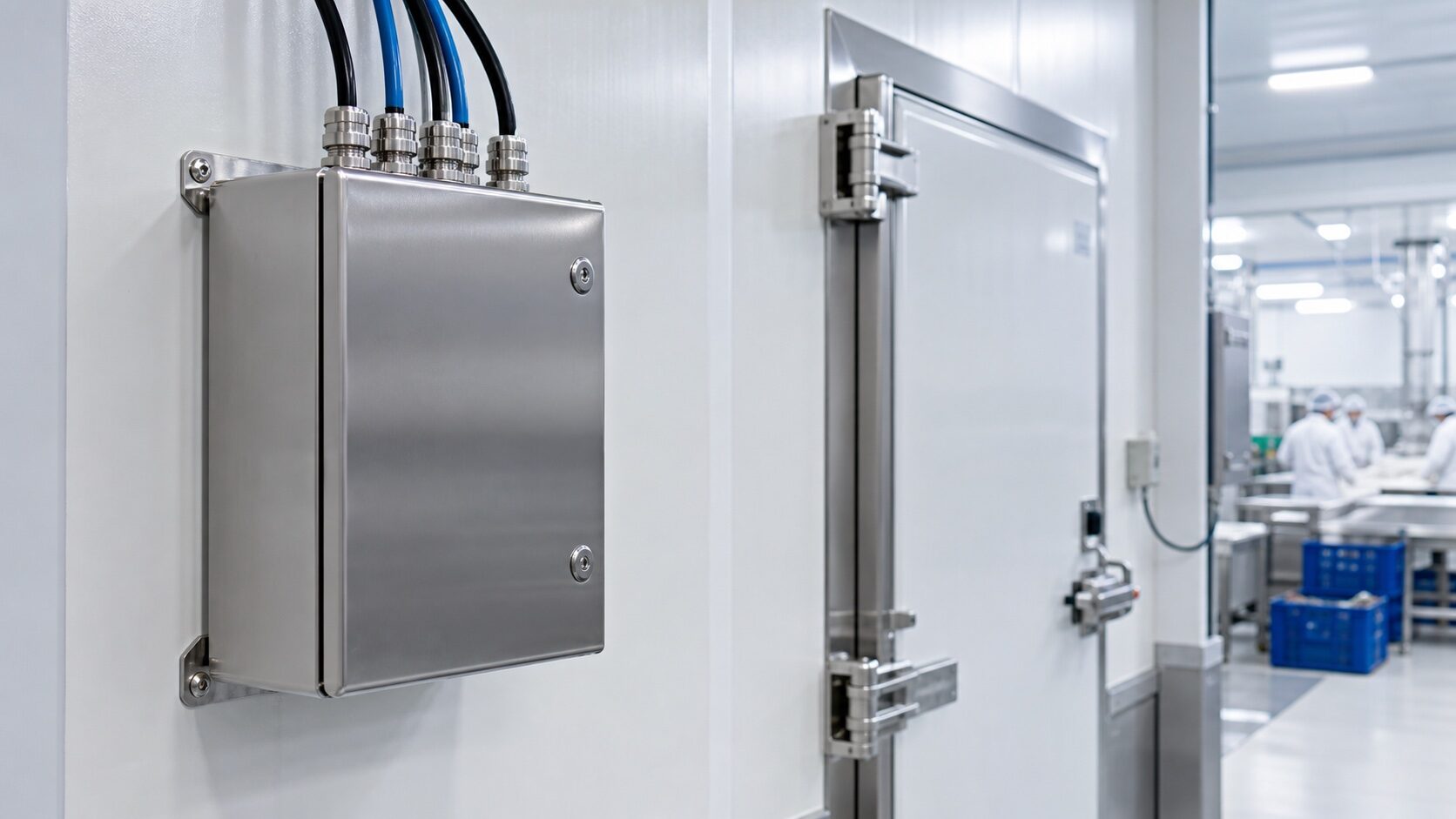

溫控／密封機櫃、防潮、洩水與線槽走向設計

對抗結露有幾個佈線層面的做法：其一，冷庫或溫差大的區域使用密封機櫃（必要時搭配溫控、加熱或防潮元件），把櫃內維持在不易結露的環境；其二，機櫃與線槽要有洩水設計——就算有水氣凝結，也要能順著設計好的坡度往下排掉，不要積在盒體底部；其三，線槽走向要避免形成「暖端高、冷端低」把水往冷端灌的路徑，並在適當處做水氣阻斷。其四，冷端的線材端接處做好密封，阻斷「線內結露」的暖濕空氣通道。溫控機櫃的具體溫控設定與防潮元件規格，依現場溫層與濕度條件而定 [需確認]。

冷庫穿牆套管與密封，兼顧保溫不破壞庫體

線路要進出冷庫，一定會穿過庫體牆板，而冷庫牆板是保溫層——隨便鑽孔穿線，等於在保溫層上開了一個熱橋與漏氣點，不但耗能，還會在穿孔周圍結露、長霉甚至結冰。正確做法是使用專用穿牆套管並確實密封，讓線路通過的同時維持保溫與氣密，穿孔內外都要防止暖濕空氣沿套管流動。這是很多「便宜佈線」偷工的地方，也是後續冷庫效能與結露問題的根源之一。穿牆密封材料與工法要配合庫體結構與衛生要求選用 [需確認]。

HACCP／潔淨室分區佈線：可清潔、不交叉汙染的線路規劃

食品廠佈線的最後一道關卡，是食安稽核。線拉得再穩，如果跨越了汙染分區、線槽藏污無法清潔，一樣過不了 HACCP／ISO 22000。這一段從稽核視角，給品保窗口可以直接拿去對照的檢查方向。

依 HACCP 生區／熟區／包裝區分區，佈線不跨汙染邊界

HACCP 的核心觀念之一是分區管理、避免交叉汙染：生料區、熟食區、包裝區之間有明確的汙染等級邊界，人員、物料、氣流都要管控。佈線也一樣——線槽、走線路徑不應該隨意跨越汙染邊界，把生區的表面髒污沿著線槽帶進熟區或包裝區。規劃時要讓佈線分區對齊食安分區，跨區連接盡量走天花板上方或牆體內的密閉路徑，並在文件上把「哪條線走哪一區」記錄清楚，讓稽核一看就懂。

潔淨室／無塵室線槽：好清潔、無死角、可消毒的走法

潔淨室與高清潔區的線槽，要件是表面平滑、無溝縫死角、可用清潔劑擦拭與消毒。相較於開放式線架或凹凸浪管，這類環境偏好封閉、平滑、圓角、易擦拭的線槽或管路，並盡量減少外露接頭與堆疊的接線盒。走向上避免在設備上方形成會積灰、滴水的水平面，也要預留清潔人員擦拭的動線。目標很單純：讓每一段佈線都清得到、消得了毒，稽核來看不會問出「這裡怎麼清」這句話。

監控、溫濕度感測、產線設備線路如何整合又不藏污

食品廠除了資料網路，還有一堆要佈線的東西：監控攝影機、冷庫與各區的溫濕度感測器、產線 PLC 與設備、無線手持機的 AP。這些線如果各拉各的、各走各的線槽，就會在牆上、天花板下形成一團藏污的線海。整合的做法是共用規劃好的密閉線槽、統一分區、統一標籤，讓所有弱電線路循同一套「乾淨、可清潔」的路徑走，而不是事後一條一條加上去。溫濕度感測資料若要落地儲存與影像備份，屬於儲存層的範疇，可參考食品廠 NAS 儲存的規劃，本文專注在實體佈線防護，兩者互補。

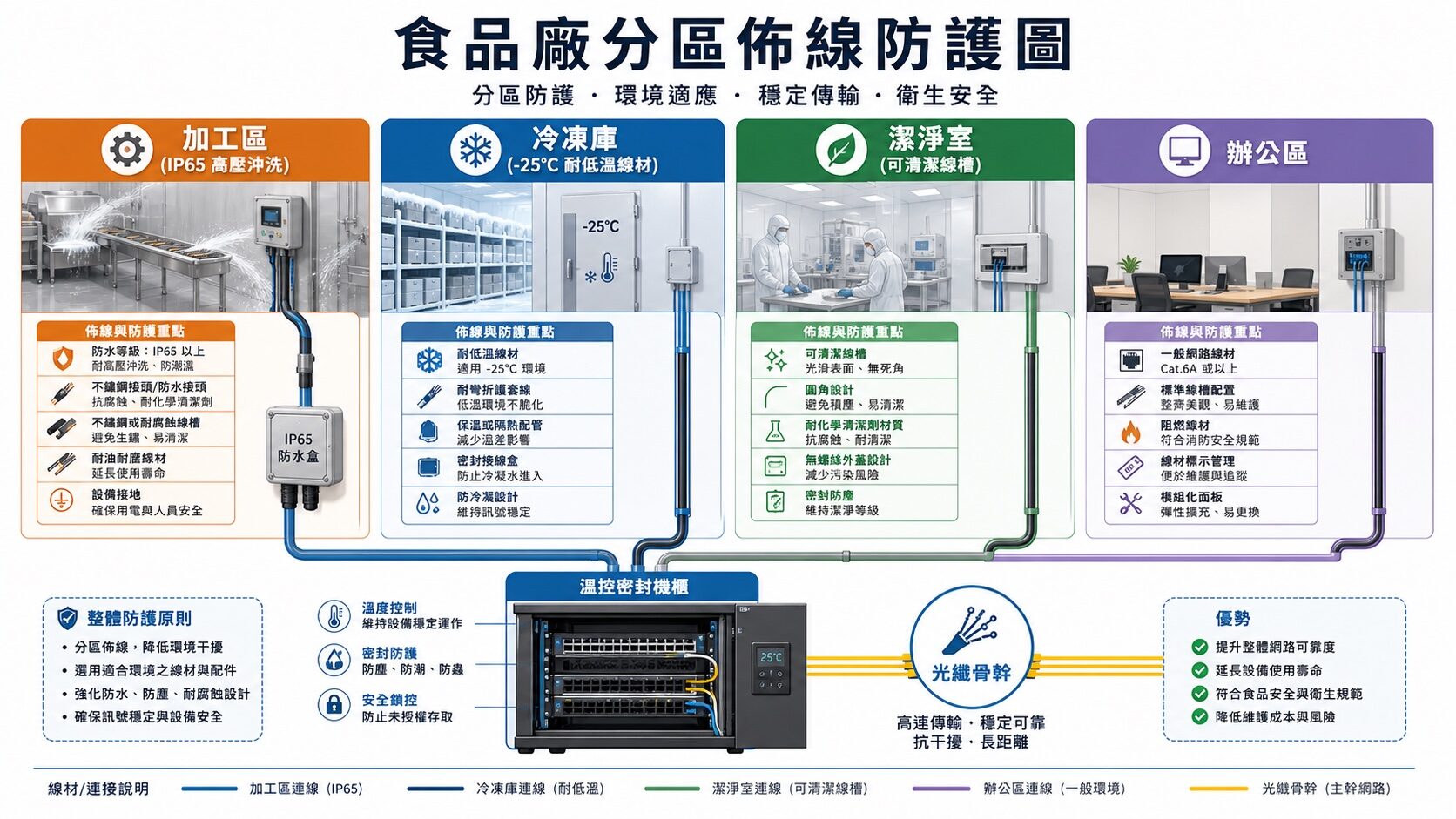

食品廠分區佈線防護對照表

廠區類型	典型環境條件	建議 IP 防護等級	線材／接頭方向	結露／清潔重點
常溫辦公／機房區	常溫、乾燥	一般等級	一般 Cat.6／6A、標準面板	溫控機櫃
加工／潮濕區	10–15°C、高濕 [需確認]	IP65	防潮線材、防水面板	洩水、防霉線槽
高壓沖洗區	每日熱水消毒	IP67／IP69K	防水接頭、工業級盒體	密封、可沖洗
冷藏庫	0–5°C [需確認]	IP65＋耐低溫	耐寒外被線材	進出點結露處理
冷凍庫	-18～-25°C [需確認]	IP67＋耐低溫	耐極低溫線材、密封穿牆	穿牆密封、防脆化
潔淨室／無塵室	潔淨等級管控	依區＋可清潔設計	無死角線槽、可消毒	無藏污、易清潔

食品廠佈線實戰：從場勘、分區到驗收的流程

了解原理之後，實際找廠商施工時該注意什麼？走一遍完整流程，你就知道一個懂食品廠環境的佈線團隊，和一個「把辦公室那套搬過來」的團隊，差別在哪裡。

場勘要量什麼（各區溫濕度、沖洗方式、庫體結構）

食品廠佈線的場勘，量的不只是距離與插座數量，更要量環境條件：每一區的實際運轉溫度與濕度、冷庫的溫層與進出點位置、加工區的沖洗方式與頻率（是否高壓熱水、是否加清潔劑）、庫體牆板結構與可穿牆的位置、以及各區的食安分區邊界。這些資料決定了每一區要用哪個 IP 等級、哪種線材、機櫃放哪裡、線怎麼穿牆。缺了環境盤點的報價，通常不是漏項就是低估，事後追加費用。

施工分區與停產窗口協調（食品廠不能隨便停線）

食品廠——尤其是還在營運的舊廠翻修——不能像空辦公室一樣說停就停。產線一停就是損失，冷庫更不能長時間開門退溫。因此施工要分區、分階段，並和廠方協調停產或低載窗口：哪些區可以趁清潔／保養時段施作、哪些穿牆與冷庫作業要排在停機日、如何在不污染生產環境的前提下進場。這種排程協調能力，往往比拉線技術本身更能區分廠商的專業度。

驗收與測試（防水測試、鏈路測試、標籤與圖面）

驗收要做三件事：防護驗證（沖洗區、潮濕區的防水密封是否確實，冷庫穿牆是否氣密無結露）、鏈路測試（每一條線做認證級的鏈路測試，確認在實際環境下的傳輸品質達標）、以及標籤與圖面（每條線、每個端點都有清楚標籤，交付完整的佈線圖與分區文件，方便日後維運與稽核）。少了圖面與標籤，將來任何一條線出問題，維修都得從頭摸索。

實際案例：[需提供真實案例]（以一間冷凍／生鮮加工廠導入分區 IP 防護佈線、解決冷庫斷線與稽核缺失為例；客戶名稱、規模、溫層數、改善前後數據一律 [需提供真實案例]，不自編。）

食品廠佈線常見錯誤與驗收檢查清單

把前面的重點收斂成可以列印帶去現場的清單。無論你是要自己檢查，還是要拿去對照廠商的施工品質，這一段都能直接用。

五大常見錯誤

1. 辦公室線材直接進冷庫——沒換耐低溫外被，低溫脆化龜裂、接頭結露斷線。
2. 沖洗區面板無防水——用一般 RJ45 面板，高壓熱水一沖就進水發霉。
3. 線槽藏污無法清潔——用凹凸浪管、開放線架，潔淨區被稽核開缺失。
4. 機櫃與線槽無洩水／無結露處理——冷庫端積水、生鏽、間歇當機。
5. 無標籤、無圖面——交屋後任何維修都要重新摸線，維運成本暴增。

交屋前必驗清單

• 各區 IP 等級是否對應該區實際環境條件（沖洗／潮濕／低溫／潔淨）。
• 冷庫線材耐低溫外被規格是否符合實際運轉溫度並有餘裕 [需確認]。
• 沖洗區接頭、面板、電纜夾頭密封是否確實，通過防水驗證。
• 冷庫穿牆套管是否密封氣密，穿孔周圍無結露、無漏氣。
• 機櫃／線槽是否有洩水設計，冷端是否做水氣阻斷。
• 潔淨區線槽是否平滑、無死角、可清潔可消毒。
• 佈線分區是否對齊食安分區、未跨汙染邊界。
• 每條鏈路是否通過認證級測試，並附完整標籤與佈線圖面。

後續維運與清潔相容性

佈線交付後不是結束。日常清潔、消毒藥劑會不會腐蝕線槽材質？定期稽核時線路文件能不能即時拿出來？冷庫接頭有沒有排定巡檢、及早發現結露氧化？一套好的食品廠佈線，會把「日後怎麼清、怎麼查、怎麼修」一起設計進去，而不是只求交屋當天通得過。

食品廠佈線費用怎麼估？影響報價的關鍵因素

最後談錢。食品廠佈線沒有「一坪多少錢」的簡單公式，因為同樣面積，冷凍庫、沖洗區、潔淨室與辦公區的單位成本天差地別。以下拆解影響報價的關鍵變數，以及怎麼準備資料才能拿到準確報價。

影響價格的變數

主要變數包括：冷庫溫層數量（幾個溫層、各自幾度，決定耐低溫線材與穿牆密封的用量）、高壓沖洗區面積（決定工業級防水面板與接頭的數量）、各區要求的 IP 等級、潔淨室／無塵室的潔淨等級（等級越高、可清潔線槽與工法要求越嚴）、以及光纖骨幹比例（跨區、跨溫層、長距離越多，光纖佔比越高）。這些變數乘起來，才是真正的成本，而不是單看總坪數。實際報價區間 [需提供真實報價區間，未驗證標估算]。

為什麼「最便宜」在食品廠最貴

在食品廠，貪便宜的隱藏成本特別高。一旦線材、防護選錯，代價不是重拉一段線那麼簡單：返工要停產（生產損失）、冷庫要退溫再降溫（能耗與貨損）、稽核被開缺失（改善期限與商譽風險）。這些加起來，往往遠高於一開始「一次做對」多花的那筆防護預算。所以食品廠佈線的正確思維是「用對的等級、一次做對」，而不是比誰的單價低。

怎麼準備資料才能拿到準確報價

想拿到準確報價，準備這些資料能省下很多來回：廠區平面圖、各區溫濕度與沖洗條件（哪些區高壓沖洗、頻率、是否加藥）、冷庫溫層與運轉溫度、食安分區圖（HACCP 生區／熟區／包裝區）、以及稽核要求（要過哪個標準、有沒有特別的清潔規範）。把這些交給佈線廠商，就能得到分區 IP 等級與佈線防護的具體建議，而不是一份含糊的估價單。
