巨型倉儲 Wi-Fi 設計實戰：130 公尺長走道、18 公尺高貨架，Cisco 指向性天線傾角怎麼算？
跟你說一個數字：720,000 平方呎（約 20,250 坪）、走道長 130 公尺、貨架高 18 公尺、中間只留 2 公尺寬給堆高機通過。這是英國 Wi-Fi Ninjas 團隊近期完成的真實大型倉儲案場。整個倉儲的天線傾角只用了一條三角函數公式：atan(18 ÷ 35) ≈ 27°、atan(18 ÷ 55) ≈ 18°。
看完這篇你會懂三件事：（1）為什麼大倉儲不能拿辦公室那種 omni AP 硬撐；（2）長走道 + 高貨架的指向性天線傾角要怎麼算才精準；（3）為什麼專業團隊一定要做「預測模擬 → AP on a stick → 後驗證」三段測試。
這篇文章寫給誰看
- 中大型倉儲 / 物流業 IT 主管：3,000 坪以上、有 WMS 盤點槍或 AGV 需求，正在評估整廠 Wi-Fi 重建。
- 製造業廠房 IT 決策者：高貨架、長走道、金屬反射嚴重，標準辦公室 AP 完全壓不住。
- 正在比價 Wi-Fi 廠商的採購：想知道「真正的工業 Wi-Fi 設計」與「亂噴 AP」的差別在哪。
- 已被收過爛單的業主：上一個廠商給的方案只算數量沒做測試，現場一跑就崩。
一、為什麼大倉儲不能用「AP 越多越好」這招？
很多廠商面對大倉儲的解法是：「多買幾顆全向（omnidirectional）AP，每隔幾公尺就掛一顆，總有訊號吧。」這個邏輯在辦公室成立，在倉儲是災難。
原因有三：（1）同頻干擾（Co-channel Interference）——全向 AP 訊號往四面八方擴散，每多一顆就多一份重疊干擾。當盤點槍同時收到多顆同頻 AP 時，資料層直接打結；（2）金屬貨架是反射怪獸——18 公尺高的鋼架疊滿金屬棧板，訊號彈來彈去，造成多徑（multipath）失真；（3）客戶端發射功率有限——堆高機與盤點槍的發射功率約 15 dBm，遠低於 AP 預設的 20 dBm。AP 聽得到客戶端，客戶端的回傳卻發不回去——這就是經典的「功率不對稱」斷線。
Wi-Fi Ninjas 案例的解法很明確：主走道改用指向性 patch 天線、開放區才用 omni、屋頂用半指向往下打、戶外用方塊式外型 AP。同樣的客戶端、同樣的訊號強度需求，但天線選對了、傾角算對了，整個 RF 環境的雜訊底噪可以下降 60% 以上。
二、天線選型決策樹：什麼場景用哪一種？
大倉儲的天線不是一種打天下。Wi-Fi Ninjas 在這個 720,000 sqft 案場一共用了四種角色分明的天線組合：
| 場景 | 建議天線類型 | Cisco 對應型號 | 關鍵理由 |
|---|---|---|---|
| 長走道（130m + 高貨架） | 13 dBi 高增益指向性 patch | 2513（搭配 Catalyst AP） | 波束窄、射程遠、可從兩端對打整條走道，避免同頻干擾 |
| 夾層 / 屋頂往下打 | 6 dBi 半指向 patch（65°） | 2566-D4M | 形成「圓錐光束」往下投，不會把訊號擴散到不該去的區域 |
| 開放區、棧板暫存區 | 外接式全向天線 | Catalyst 9130 + 全向 antenna | 無固定走道、無高架遮蔽，全向才能均勻覆蓋 |
| 辦公室、QA 區 | 內建全向（吸頂式） | 9120AXI | 標準辦公室部署，無需外接天線 |

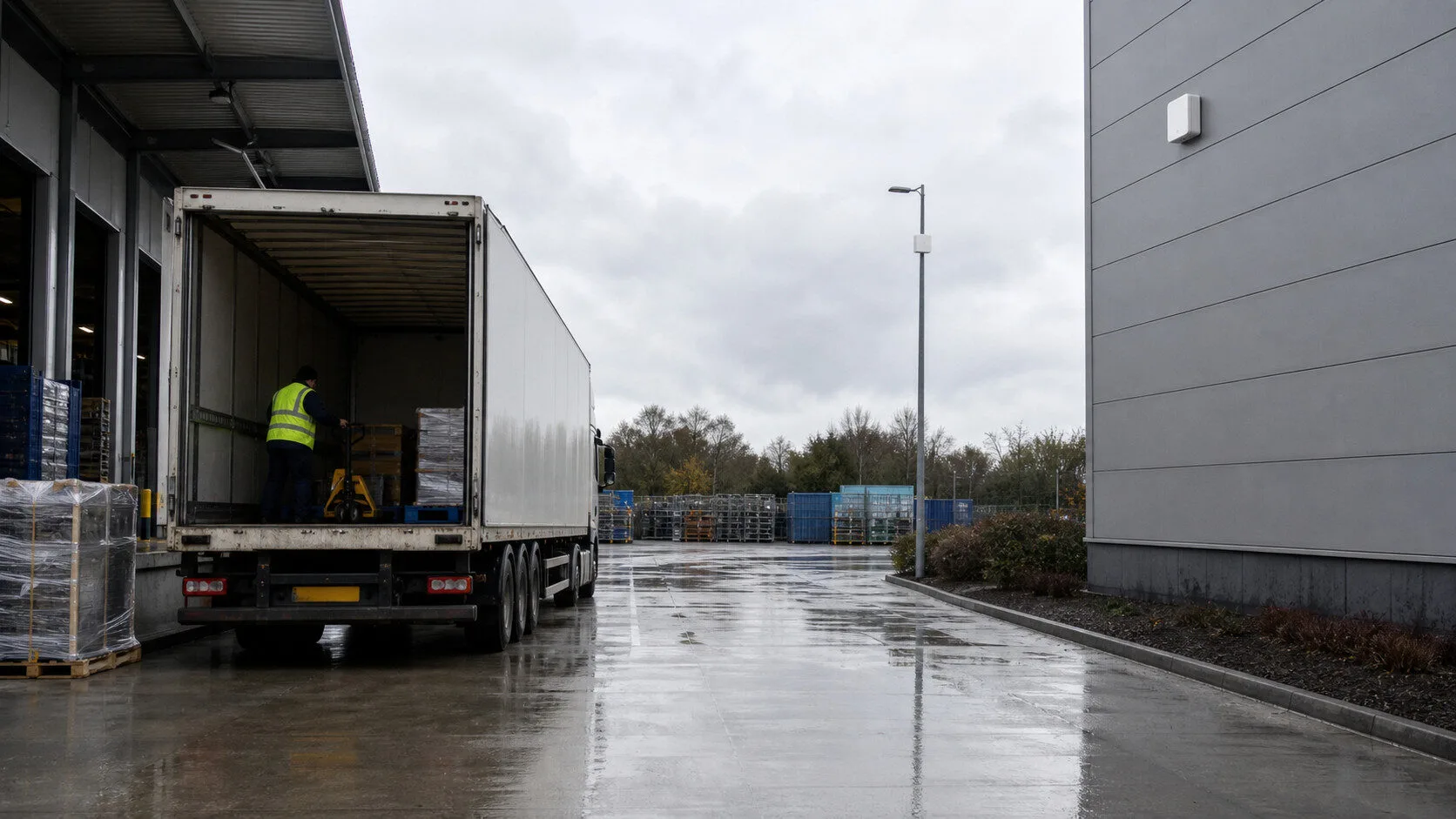

| 戶外裝卸區 / 卡車 | 戶外型 AP（內建 180° 天線） | 1562i | IP67 防水防塵、內建天線無需外掛、適合掛在外牆或路燈柱 |
這個組合的核心邏輯：能用窄波束就不要用寬波束。寬波束（全向）的訊號被金屬貨架反射後到處亂跑，反而成了干擾源。Wi-Fi Ninjas 在這個案場只在「沒有貨架遮蔽的開放區」用全向天線，其餘全部走指向性——這是大倉儲設計的關鍵分水嶺。
三、指向性天線傾角數學：一條公式算到底
把 13 dBi 指向性天線掛在 18 公尺高的天花板上，你要把波束「打到走道哪一個點」才能覆蓋整條走道？這個問題的答案不是用眼睛猜，是用一條基礎三角函數公式：

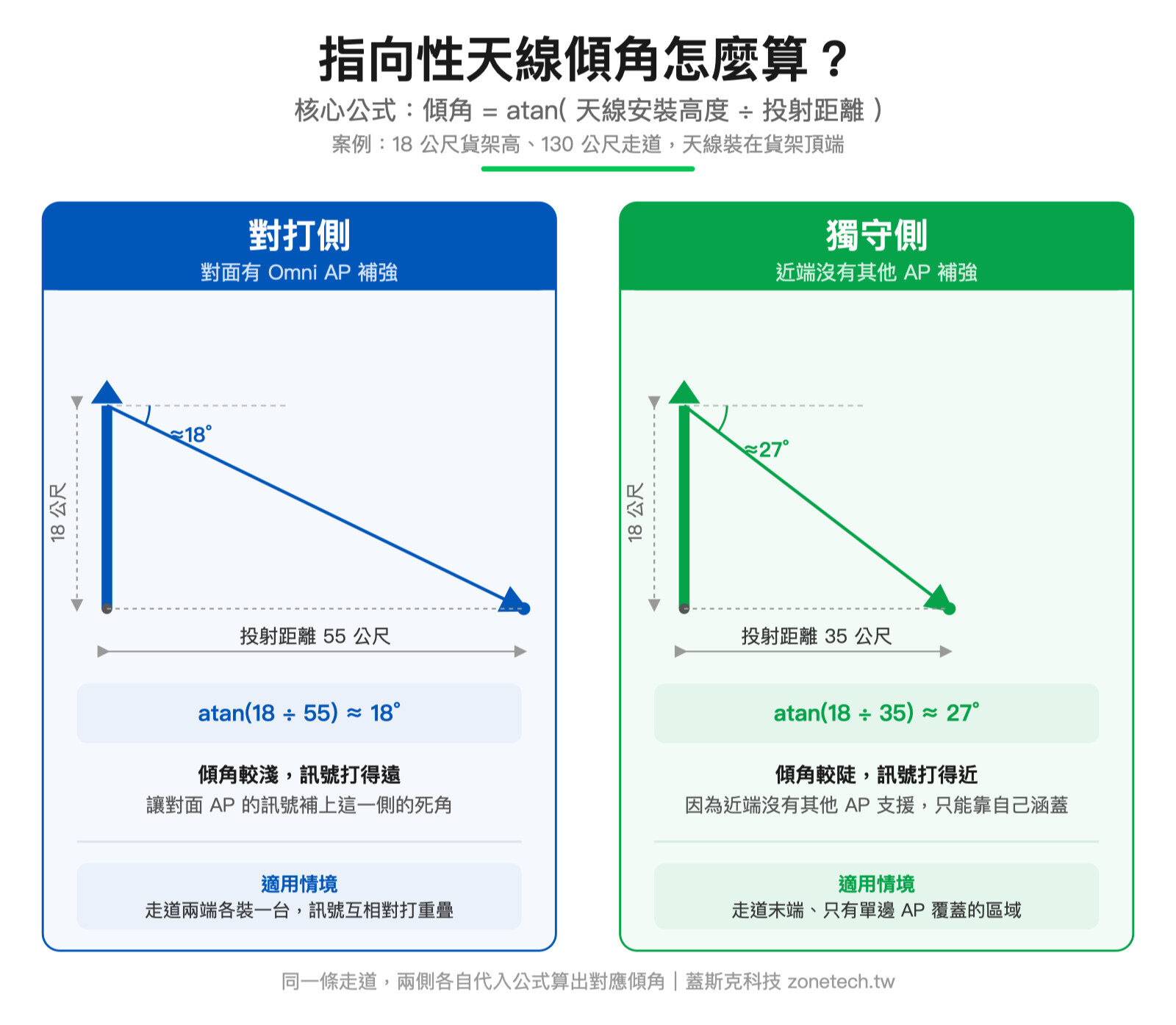

天線下傾角公式：tilt = atan( 天線安裝高度 ÷ 目標投射點距離 )。以 Wi-Fi Ninjas 案場為例：天線掛在 18 公尺高，從走道一端的天線往對面盡頭看，總長 130 公尺。為了讓波束在自己這側覆蓋夠廣、又能接到對面 AP 投來的覆蓋區，工程團隊把「對打」這一側的天線設定為打到 55 公尺處（讓對面 omni 補強自己附近）、把「獨守」這一側設定為打到 35 公尺處（因為近端沒有 omni 補強，只能靠自己）。代入公式得：對打側 atan(18÷55) ≈ 18°、獨守側 atan(18÷35) ≈ 27°。資料來源：Wi-Fi Ninjas 案例分享 + 蓋斯克科技 RF 設計實作驗證。
傾角設計的三條判斷原則
- 同一條走道兩端不一定要對稱：哪一側有 omni 補強、就可以打得遠（小角度）；哪一側「孤軍奮戰」、就要打得近（大角度）。Wi-Fi Ninjas 一端 20°、一端 30° 的不對稱設計就是這個邏輯。
- 波束寬度（beam width）會吃掉部分覆蓋：13 dBi patch 的主波束約 30°，但波束邊緣外仍有約 –10 dB 的旁波（side lobe）覆蓋，所以實際有效覆蓋會比主波束大一些。
- 客戶端高度決定最低限制：堆高機要在 0 到 18 公尺任何高度都能掃條碼，所以傾角設定要在「打到地面」與「打到頂層」之間取平衡，不能一味打遠。
四、預測模擬 → AP on a stick → 後驗證：專業團隊的三段流程
大倉儲 Wi-Fi 不能「設計完就裝、裝完就走」。Wi-Fi Ninjas 在這個案場（從還是一片黃土時就介入到完工驗收）走完整套三段測試流程，每一段缺一不可。
| 階段 | 使用工具 | 目的 | 什麼時候做 |
|---|---|---|---|
| 1. 預測模擬（Predictive Survey） | Ekahau AI Pro（曾稱 Ekahau Pro） | 從建築平面圖預測 RF 涵蓋，估算 AP 數量、天線型號、佈點位置 | 建築還在動工 / 設計階段 |

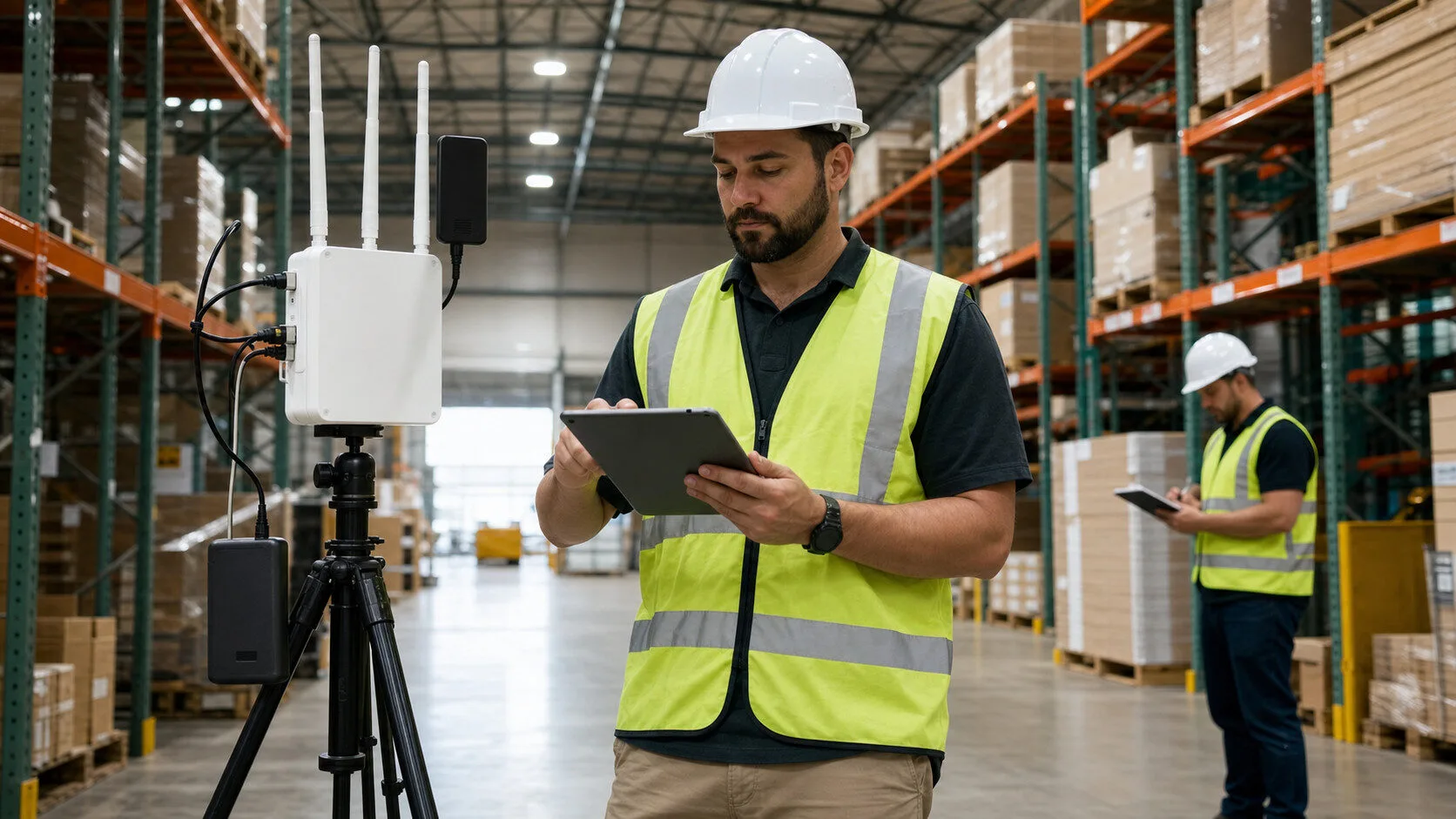

| 2. AP on a stick（APoS） | 三腳架 + 測試 AP + 行動電源 + Ekahau Sidekick | 把實機架到預測位置實測，驗證模擬假設是否正確，修正模型 | 建築完工、貨架尚未上滿之間 |
| 3. 後驗證（Validation Survey） | Ekahau Sidekick + iPad + 連線到正式 AP | 確認所有 AP 安裝完成、設定正確、實測符合設計目標 | 所有 AP 部署完成、貨架上滿之後 |
最常被廠商「為了省預算」跳掉的就是第二段 APoS。但對大倉儲來說，APoS 是把「紙上設計」變成「現場可信設計」的唯一橋樑——因為金屬貨架的反射、空間挑高的訊號衰減、SSID 與頻道的真實壓力測試，都不是 Ekahau 軟體能 100% 預測的。跳過 APoS 直接裝 AP，是大倉儲案場最常見的爆雷起點。
五、安裝細節：客製化支架與工程實務
Wi-Fi Ninjas 在這個案場踩到一個常被忽略的雷：原廠出貨的天線安裝架根本不適用於倉儲現場。原廠 bracket 預設掛牆或掛標準天花板，但倉儲現場的天線需要：（1）固定在貨架上方的纜線橋架（cable tray）；（2）統一高度（18 公尺、誤差不能超過 20 公分）；（3）統一傾角（誤差不能超過 ±2°）；（4）方便日後維護。

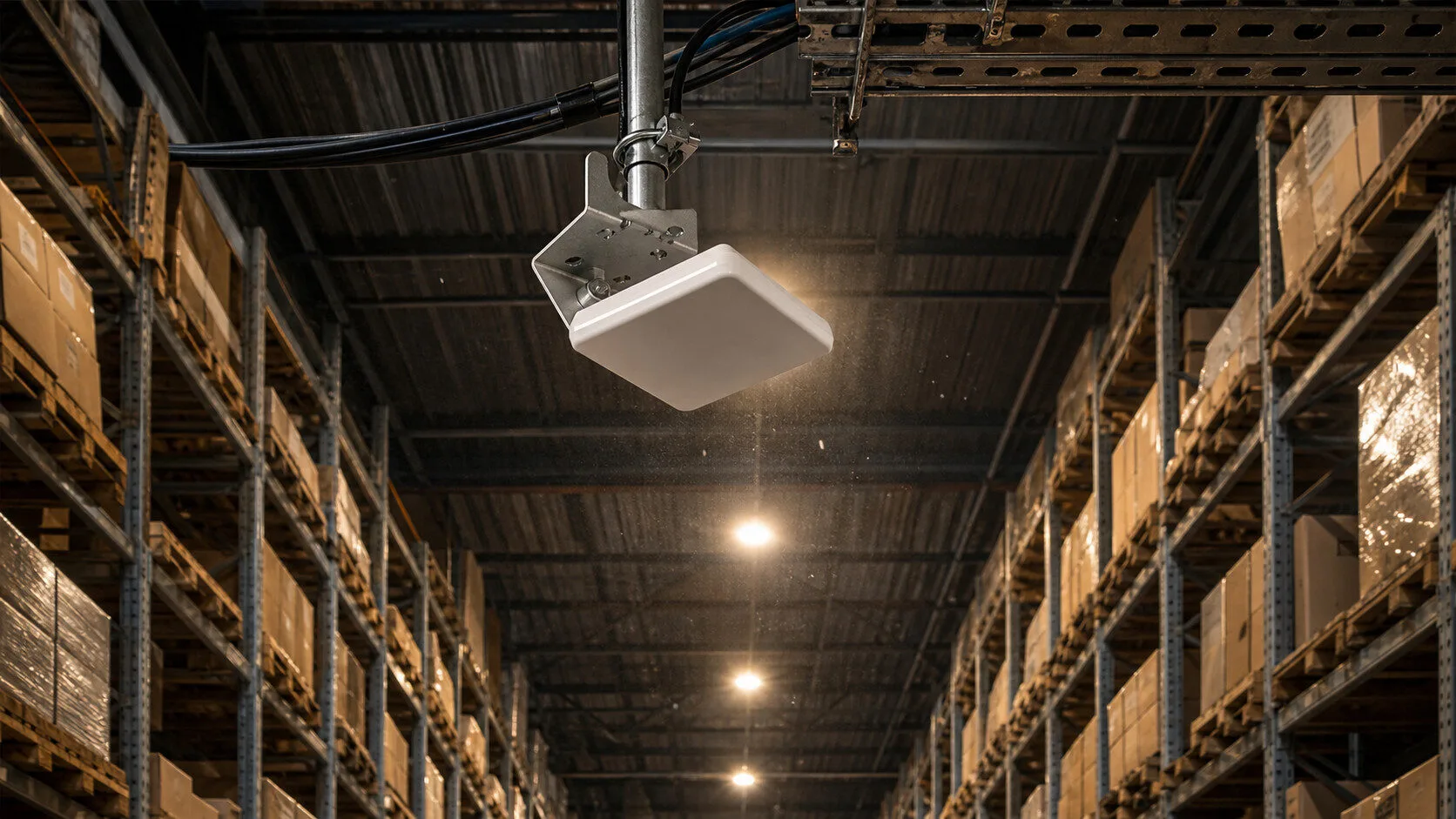

他們的解法：用工程鷹架管（scaffold pole）+ 喉箍（Jubilee clip）+ 客製金屬轉接片，把天線固定到纜線橋架上。每一支天線從鎖位、角度、高度都靠人工逐顆校正。這對施工團隊是噩夢，但對使用者是穩定 5 年以上的網路品質。
大倉儲 Wi-Fi 安裝三大常見地雷
- 地雷一｜AP 全部掛同一支橫樑、忽略高度誤差：18 公尺高度差 50 公分，傾角誤差可達 5°，整條走道盡頭直接黑掉。
- 地雷二｜天線方向用「目測」而非用工具校準：傾角誤差超過 ±3° 就會在 130 公尺長走道末端造成顯著訊號衰減。
- 地雷三｜廠商不做 APoS、不留時間給後驗證：方案書漂亮、現場跑兩週就崩。要求廠商在 PO 上明寫「APoS 場勘」與「Validation Survey」兩項驗收條件。
大型倉儲 / 廠房 Wi-Fi 想做對一次到位？
蓋斯克科技 1,200+ 企業案例經驗，從 Ekahau 預測模擬、APoS 場勘到後驗證一條龍服務。免費到府勘查（雙北地區），48 小時內提供完整規劃方案與透明報價。
企業 Wi-Fi 建置服務 免費預約諮詢02-2717-1019 LINE：@zonetech
結論：大倉儲 Wi-Fi 的成敗不在硬體，在「設計流程」
720,000 平方呎倉儲的案場結論可以濃縮成三句話：（1）天線選型優先於 AP 數量——長走道用 13 dBi 指向性、夾層用半指向、開放區才用全向；（2）傾角靠公式不靠經驗——atan(高度 ÷ 投射距離) 一條三角函數就能算出最佳角度；（3）三段測試一段都不能跳——預測模擬 → APoS → 後驗證，APoS 是把紙上設計變成現場可信設計的橋樑。把這三件事做對，整個倉儲的 WMS 盤點槍斷線率可以從每天數十次降到接近零。
